Infrarot Empfänger - Hardware

Die Schaltpläne und die gesamte Software stammen von Igor Ceško! Bei diesem Projekt habe ich mich lediglich auf das Aufbauen beschränkt.
Das Layout für die Platine habe ich selbst gemacht.... immerhin etwas.

	Die fertig aufgebaute Platine samt USB Kabel. Viel kleiner lässt sich das ganze kaum aufbauen, aufgrund des großen Quarzes und Kondensatoren.
Ein etwas „hässliches“ Gehäuse aus einer alten Diabox. Mittlerweile habe ich die Schaltung drei mal aufgebaut. Die letzten zwei Gehäuse waren in dezentem grau.
Beschrieben wird der Atmel Microcontroller mit dem Hex file (im Treiber Zip-File zu finden) oder über das Brenner Programm mit eingebauten Hex Code. Ein Schaltplan für einen einfachen Brenner für den Drucker Anschluss findet sich ebenfalls in dem Programm.

Software

Um den Infrarot Empfänger verwenden zu können, sind zunächst einmal Treiber nötig. Diese könnt ihr hier oder auf der Seite von Igor Ceško herunterladen. Kommerzielle Verwendung ist nicht gestattet! Siehe auch dazu die Seite von Igor Ceško!

Um nun Programme wie Winamp oder den Mediaplayer zu steuern ist girder samt einem Plugin nötig. Die neusten Versionen gibt es auf girder.nl. Das Plugin und eine freie girder Version sind im Download Bereich zu finden.

Schaltpläne

Hier nun die Schaltpläne. Die Bauteile sind meist irgendwo anders ausgebaut worden, ansonsten bekommt man die Sachen bei Reichelt oder dem Elektronikladen um die Ecke.

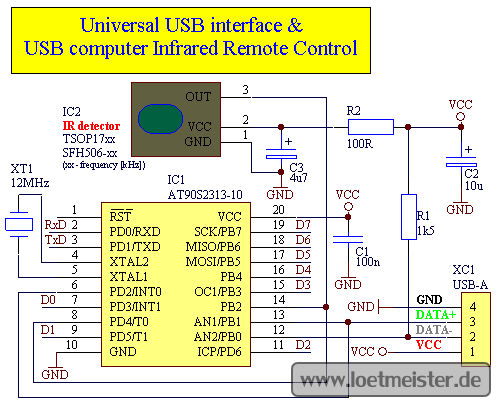

	Der Schaltplan von Igor Ceško.
	Das Platinen Layout, als PDF oder SprintLayout Datei. (Viewer im Download Bereich)
