3 DeltaT Regler + 6 OneWire Temperatursensoren

Das Modul HBW-CC-DT3-T6 wurde für eine Ofensteuerung entwickelt. Eine Umwälzpumpe wird ab einer bestimmten Mindesttemperatur und Temperaturdifferenz (Delta Temperatur) ein- bzw. Ausgeschaltet. Es können natürlich auch andere Schaltaufgaben zum Heizen, Kühlen oder Belüften umgesetzt werden.
Basis ist ein Arduino NANO, bzw. ein ATmega 328p Mikrocontroller (16MHz) und RS485-Interface.

Kanäle:
3x DeltaT Regler, mit Relais Ausgang (oder externem Schaltaktor)
3x DeltaT1 'virtuelle' Temperatureingänge
3x DeltaT2 'virtuelle' Temperatureingänge
6x OneWire Temperatursensoren

Unterstützte 1-Wire® Temperatursensoren:

DS18S20 Gerätecode 0x10
DS18B20 Gerätecode 0x28
DS1822 Gerätecode 0x22

Direktes Peering:
Die tempsensor Kanäle können mit delta_t1, delta_t2 verknüpft werden, oder anderen externen Kanälen. (delta_t1/delta_t2 sollte nur jeweils ein Sensor zugewiesen werden!)
Der delta_t Kanaltyp kann mit Aktor Kanälen verknüpft werden, z.B. externe Relais oder dem Display Modul, Kanaltyp display_v_switch zur Anzeige des Schaltzustands. (delta_t sendet short/long keyEvents)

DeltaT Konfiguration:
HYSTERESIS: 0.0 - 3.0°C
DELTA_TEMP: 0.0 - 25.4°C
T1_MAX: -200.0 - 200.0°C
T2_MIN: -200.0 - 200.0°C
CYCLE_TIME: 5 - 40 Sekunden

DeltaT wird berechnet als T2 - T1. Die Hysterese wird vom delta Wert subtrahiert, wenn die Temperaturdifferenz unterhalb von DELTA_TEMP liegt, ansonsten addiert (Als Option zuschaltbar). Der Ausgang wechselt sofort auf "Aus", wenn T1_MAX überschritten oder T2_MIN unterschritten wird. Alternativ kann hier auch die Hysterese angewendet werden.

...

Das Gerät ist in einem 4TE großen Hutschienengehäuse untergebracht. Die Controllerplatine ist die Selbe, die im Dimmer zum Einsatz kommt (mit Verzicht auf Status-LEDs).

Aktuelle Version zum download.

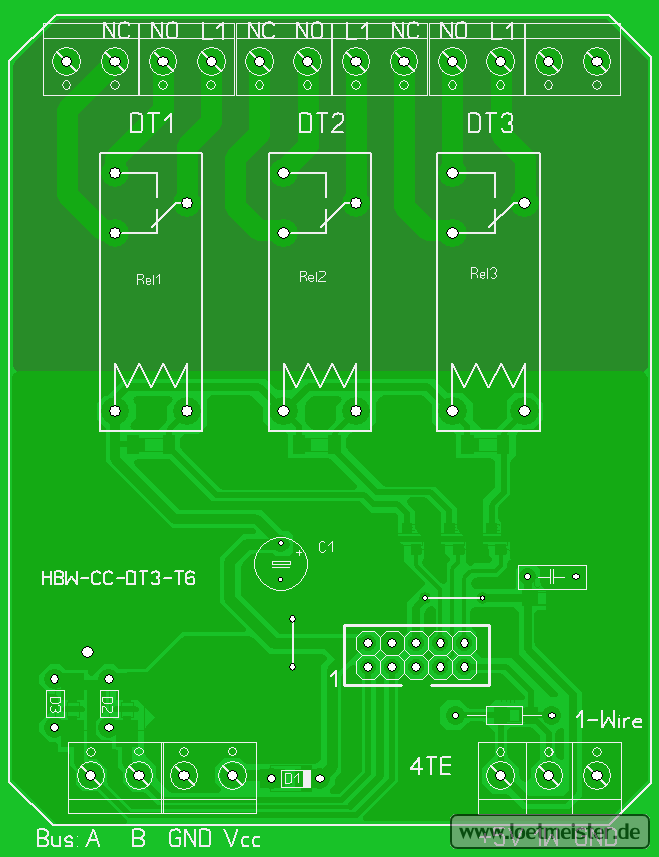

	Schaltplan der Steuer- und der Basisplatine.
	Quellcode und Hex Dateien auf GitHub.
