Schaltaktor mit 12 Kanälen

Das Modul HBW-LC-Sw-12 schaltet bis zu 12 bistabile Relais.
Basis ist ein Arduino NANO, bzw. ein ATmega 328p Mikrocontroller (16MHz) und RS485-Interface.

6+6 Relaisausgänge
36 direkte Verknüpfungen (direktes Peering)
6 Kanal Strommessung [geplant]
Hutschienengehäuse mit 6TE (+6TE für Kanal 7 bis 12)

Stromaufnahme des "Master" Moduls (Idle) 7,6 mA (ca. 0,18 W).

...

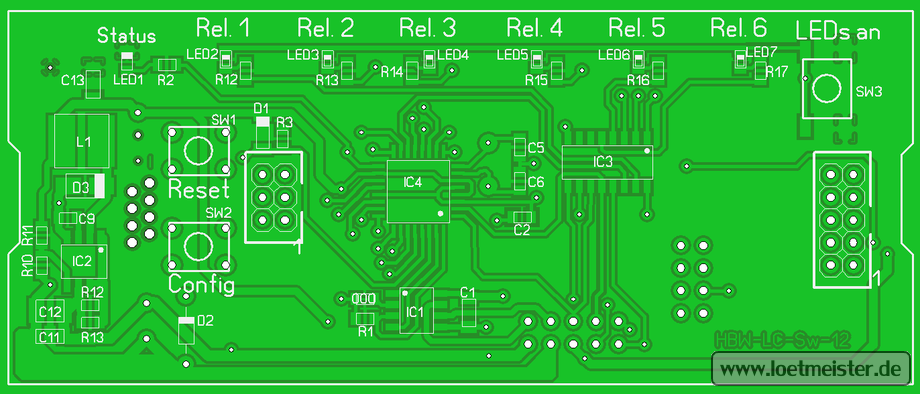

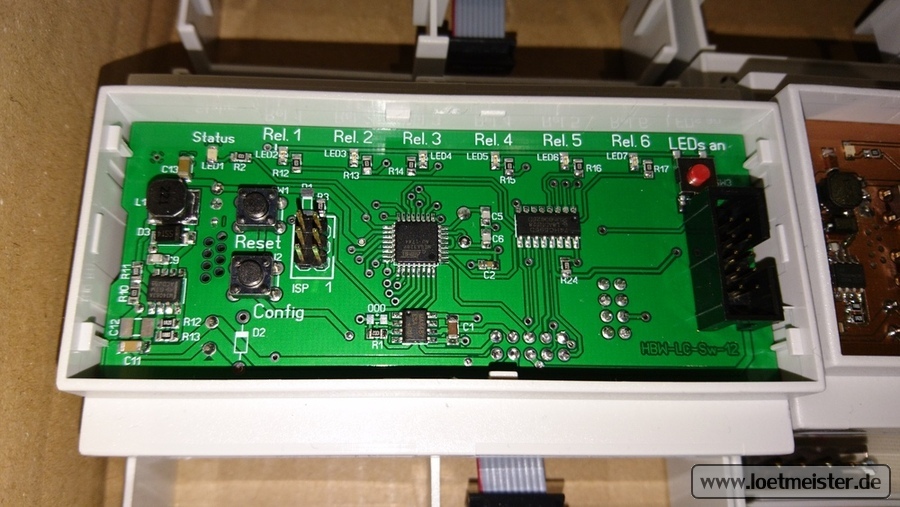

Controllerplatine (doppelseitig), 6TE Gehäuse, obere Platine:

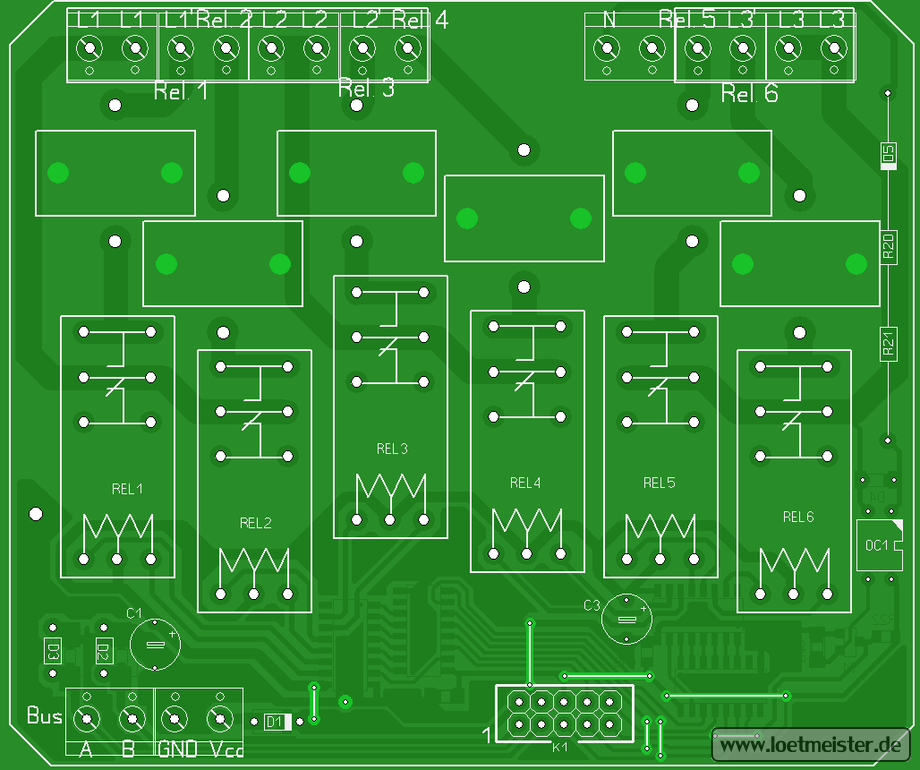

Relaisplatine (einseitig), 6TE Gehäuse, Basis mit Schraubklemmen:

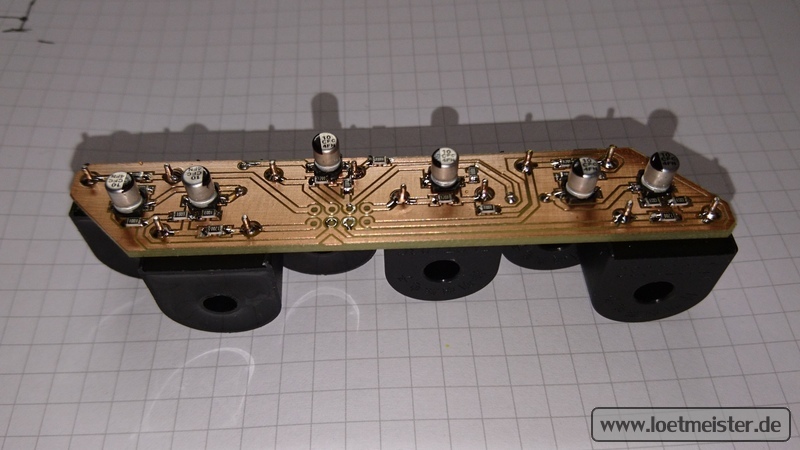

Stromwandler

#include <HBWLinkSwitchAdvanced.h>
#include <HBWSwitchAdvanced.h>

Mit HBWSwitchAdvanced & HBWLinkSwitchAdvanced folgende Funktionen möglich:
Peering mit TOGGLE, TOGGLE_TO_COUNTER, TOGGLE_INVERSE_TO_COUNTER, onTime, offTime (Ein-/Ausschaltdauer), onDelayTime, offDelayTime (Ein-/Ausschaltverzögerung).

onTime, offTime, onDelayTime, offDelayTime sind auf 17,5 Stunden (63000 Sekunden) begrenzt. Im Original Homematic ist der Zeitraum deutlich größer, benötigt aber auch mehr Speicher im EERPOM und reduziert dadurch die maximale Anzahl der Peerings.

Aktuelle Version zum download.

	Schaltplan der Steuer- und der Basisplatine.
	Quellcode und Hex Dateien auf GitHub.
